Разновидности насосного оборудования

Существует огромное разнообразие водяных насосов, более 3000 видов, которые различаются по конструкции, источнику энергии и области применения. Выбор конкретного типа насоса зависит от целей его использования и условий эксплуатации.

При выборе водяного насоса важно учитывать тип источника энергии, так как в некоторых случаях может потребоваться автономная работа устройства без доступа к электросети. В таких случаях используется насос с двигателем внутреннего сгорания (ДВС).

Электрические насосы получают энергию от электросети, что делает их зависимыми от наличия электричества, но при этом они не требуют постоянного пополнения топлива. Такие насосы подходят для использования в местах, где есть доступ к электросети. При выборе насоса также важно учитывать напряжение, на которое он рассчитан.

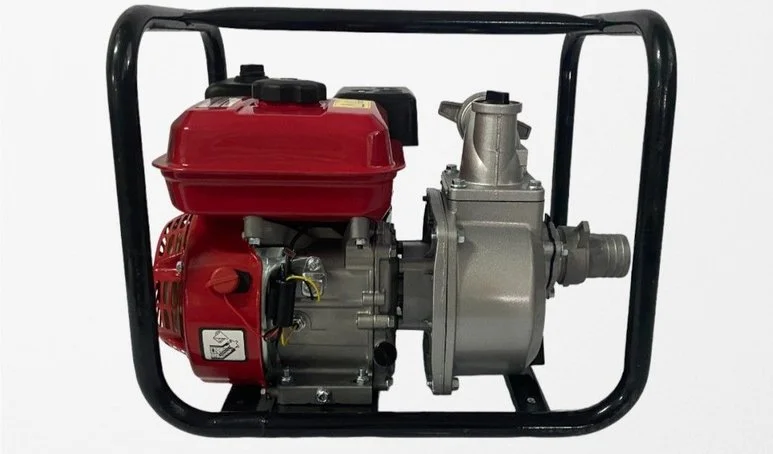

Жидкотопливные насосы, также известные как мотопомпы, работают на двигателе внутреннего сгорания.

Бензиновые мотопомпы используют смесь бензина и масла в определённой пропорции. Они работают тише и стоят дешевле, чем дизельные, но требуют более частого обслуживания.

Дизельные мотопомпы работают на дизельном топливе. Они экономичны, но более шумные.

Мотопомпы имеют ряд преимуществ. Они мобильны и просты в использовании. Эти насосы подходят для использования в местах, где нет доступа к электросети или где она может быть временно отключена. Например, на дачных участках или в полевых условиях, где работают строительные и геологоразведочные партии, службы спасения и пожарные части.

Также важно учитывать способность насоса работать с водой разной степени загрязнённости.

По этому критерию все насосы можно разделить на три группы:

Насосы для чистой воды — содержание твёрдых частиц не более 100–150 г/м3 (колодезные насосы, насосы для скважин и поверхностные насосы).

Насосы для среднезагрязнённой воды — содержание твёрдых частиц не более 150–200 г/м3 (дренажные насосы, некоторые насосные станции, циркуляционные насосы, самовсасывающие насосы и фонтанные насосы).

Насосы для сильно загрязнённой воды — содержание твёрдых частиц более 200 г/м3 (некоторые дренажные насосы и поверхностные канализационные насосы).

Степень загрязнённости воды можно определить примерно, оценив визуально её цвет, наличие мутного осадка и крупных твёрдых частиц. Наиболее чистой считается вода из артезианских скважин и водопроводных сетей после предварительной фильтрации и отстаивания.

Выбор насоса, не соответствующего степени загрязнённости воды, может привести к быстрому износу его внутренних деталей и преждевременному выходу из строя.

Кроме того, насосы можно разделить по месту расположения относительно источника воды:

Поверхностные насосы располагаются на некотором расстоянии от водоёма и соединяются с ним через шланг. Чем дальше насос находится от источника воды, тем мощнее он должен быть.

Погружные насосы располагаются непосредственно в месте забора воды. Корпус насоса может быть полностью или частично погружён в воду.

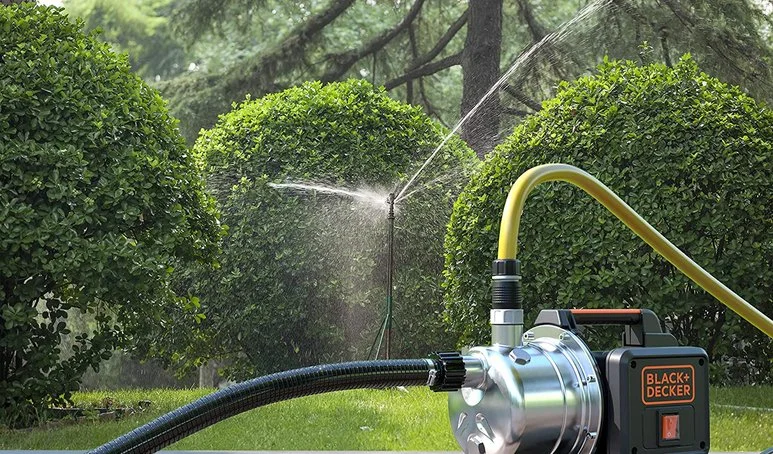

Поверхностные насосы

Они стали особенно популярны в загородных домах, коттеджах и на дачах. Эти устройства используются для полива, орошения и повышения давления в водопроводной системе. Они устанавливаются рядом с источником воды и соединяются с ним с помощью водозаборного шланга.

Эти устройства компактны, просты в использовании и экономичны. При наличии дополнительной специальной автоматики они могут работать как полноценные станции, а с эжектором, который создаёт дополнительное давление, они могут добывать воду с больших глубин.

По своему внутреннему устройству и способу перекачивания воды они делятся на два типа:

Центробежные насосы. Когда вода попадает на лопасти быстро вращающегося колеса, она отбрасывается от него к стенкам рабочей камеры. Такие насосы более массивные, чем вихревые, но они работают практически бесшумно.

Вихревые насосы. Лопасти вращающегося колеса имеют специальную форму, которая создаёт локальные завихрения жидкости в межлопастном пространстве. Эти завихрения объединяются в общем канале и придают потоку воды мощное вращательное движение. Это устройство позволяет получить напор в 2–5 раз больше, чем центробежный насос. Они также компактнее и дешевле. Однако они требуют более чистой воды для работы.

Всего существует более 150 видов поверхностных насосов и насосных агрегатов, которые различаются по внутреннему устройству.

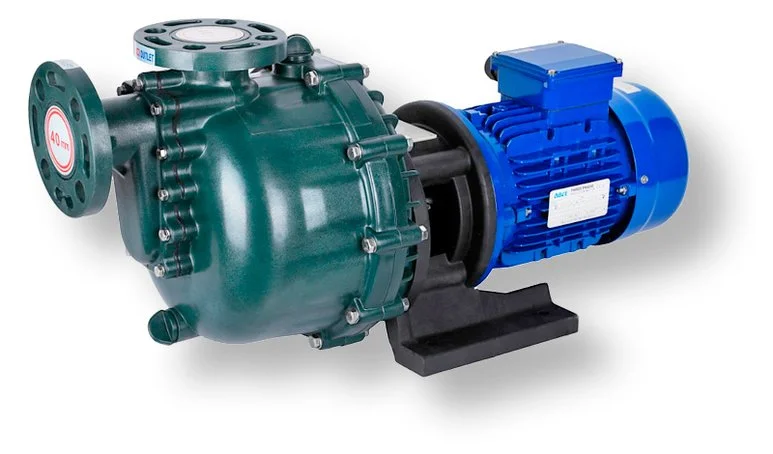

Самовсасывающие

Этот тип насосов широко применяется в различных областях благодаря своей простоте, надёжности и доступности.

По принципу работы насосы делятся на две категории:

Эжекторные — в них вода всасывается за счёт создания вакуума в эжекторном устройстве.

Безэжекторные — в них жидкость забирается с помощью специальных гидравлических конструкций насоса.

Такие насосы используются для полива садов и огородов, организации питьевого и технического водоснабжения, а также для подачи воды из чистых и среднезагрязнённых поверхностных водоёмов и неглубоких скважин и колодцев.

Однако у них есть и недостатки

Например, они не могут поднимать воду на большую высоту (обычно до 9 метров), но использование эжекторов позволяет значительно увеличить этот показатель. Кроме того, эти насосы не очень удобны в использовании в холодное время года, поскольку все их части, контактирующие с водой, находятся на поверхности, и их необходимо защищать от замерзания.

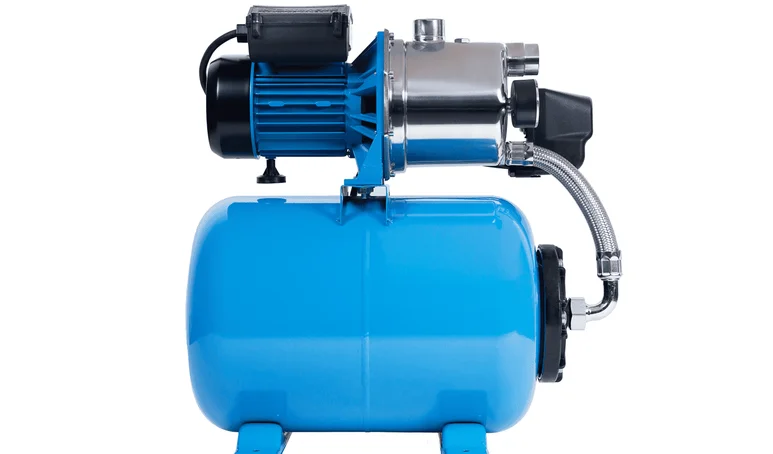

Насосные станции

Эти станции подходят как для обеспечения водой загородных домов, так и для полива и орошения садовых и огородных участков.

Их преимущество в том, что они могут работать даже при перебоях с электричеством, двигатель насоса изнашивается меньше, и их можно использовать сразу в нескольких точках разбора воды.

Каждая станция состоит из двух частей: двигателя и накопительного бака (гидроаккумулятора) разной ёмкости. Чем больше ёмкость бака, тем реже включается насос, и тем меньше он изнашивается.

Принцип работы насоса зависит от конструкции бака. В нём есть ёмкость из эластичного синтетического материала, например, пищевой резины. Когда бак пустой, эта ёмкость сжата воздухом под давлением. Если объём бака 50 литров, то в нём может храниться 20–25 литров воды.

Когда насос включён, он нагнетает воду в эластичную ёмкость. В ней вода находится под давлением, и вытекать ей не даёт обратный клапан. Когда давление в баке достигает определённого уровня, насос отключается, и начинается режим ожидания. Когда кто-то открывает кран, вода начинает поступать в него, и давление в баке постепенно снижается. Когда оно достигает определённого уровня, насос снова включается, и вода снова начинает поступать в бак.

Чтобы насос служил дольше, на входе нужно поставить фильтр.

Погружные насосы

Насосы устанавливаются непосредственно в месте забора воды. В воду погружается весь корпус насоса вместе с двигателем или же двигатель остаётся над уровнем воды.

Эти насосы способны поднимать воду с больших глубин, они обладают высокой производительностью и эффективным охлаждением.

По внутреннему устройству они делятся на два типа:

Центробежные насосы. Вода попадает на лопасти вращающегося колеса и под действием центробежной силы отбрасывается к стенкам рабочей полости, после чего под давлением подаётся наружу.

Вибрационные насосы. Всасывание жидкости происходит за счёт электромагнитного и вибрационного механизмов. Из-за особенностей принципа работы таких насосов их необходимо устанавливать на определённом расстоянии от дна водоёма или ёмкости с жидкостью, так как вибрационные колебания всасывающего устройства могут поднять осадок, песок и ил, что приведёт к загрязнению воды.

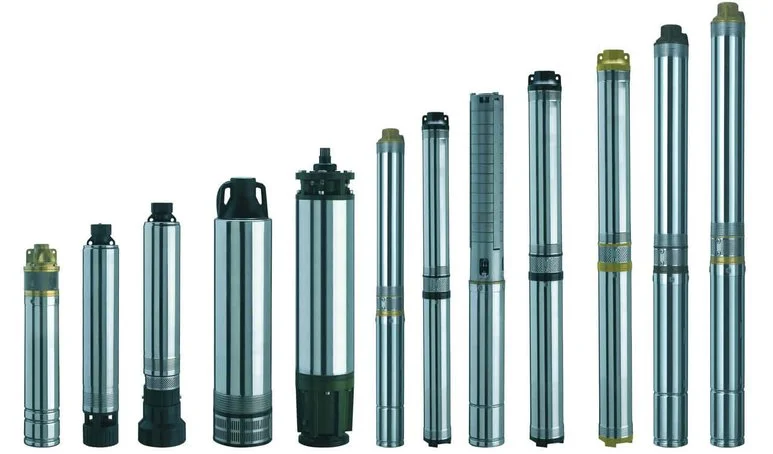

Скважинные

Эти устройства предназначены для подъёма воды из скважин. Они имеют форму вытянутого цилиндра и небольшой диаметр. Благодаря своей конструкции они могут работать на большой глубине, используя межпластовые артезианские источники воды.

Эти устройства обладают высокой мощностью и могут работать с водой, содержащей небольшое количество известняка или песка.

Для установки в скважину используется металлическая труба. Важно, чтобы диаметр насоса был больше диаметра трубы не менее чем на 10–15 мм. Извлечь насос из скважины можно с помощью троса, который зацепляется за специальное ушко на корпусе устройства.

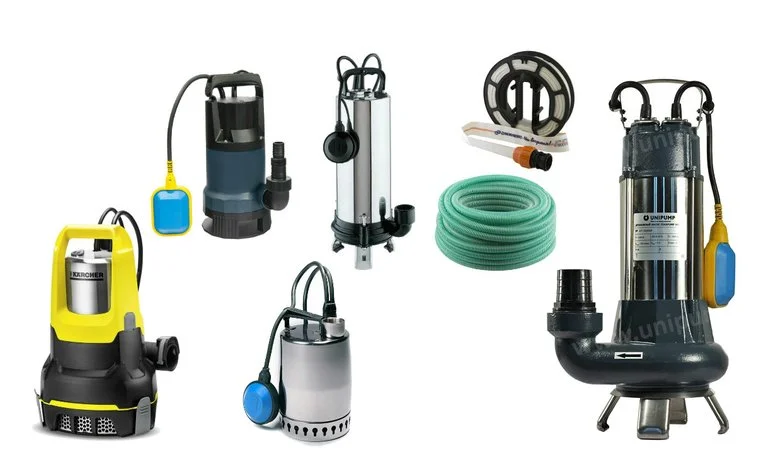

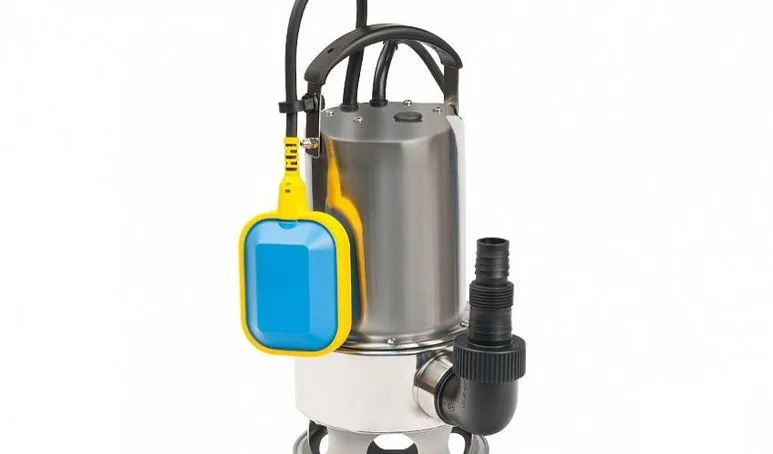

Дренажные

Используются для откачки грязной воды из водоёмов, затопленных подвалов, погребов, канав, рвов и ям. Также существуют модели, предназначенные для работы с водой, содержащей небольшое количество мелких твёрдых частиц.

Дренажные насосы не боятся большого количества песка, ила, травы и щепок. Некоторые модели оснащены измельчительными ножами, как и канализационные аналоги. Вода, которую они откачивают, может использоваться для полива, орошения и некоторых технических нужд.

Колодезные

Используются для подъёма воды из колодцев, которая имеет невысокий уровень загрязнения (например, содержит примеси песка и ила). В отличие от скважинных насосов, они работают на меньшей глубине и предназначены для перекачивания чистой питьевой воды.

Важно отметить, что колодезные насосы отличаются высокой мощностью, производительностью и напором, но при этом имеют большие размеры. Они работают бесшумно и не создают сильной вибрации во время работы.

Для удобства использования насосы можно разделить на две группы: циркуляционные и канализационные. Они имеют свои особенности конструкции и могут быть как погружными, так и поверхностными.

Канализационные установки

Эти устройства предназначены для отвода технических и хозяйственно-бытовых сточных вод. В зависимости от места установки они делятся на внешние и внутренние.

Внутренние дренажные насосы устанавливаются непосредственно в местах сбора отходов: в отстойниках, сточных канавах, сборных ёмкостях и т. д. В эти ёмкости стоки попадают самостоятельно благодаря наклону канализационных труб. Чаще всего такие насосы используются на дачных участках.

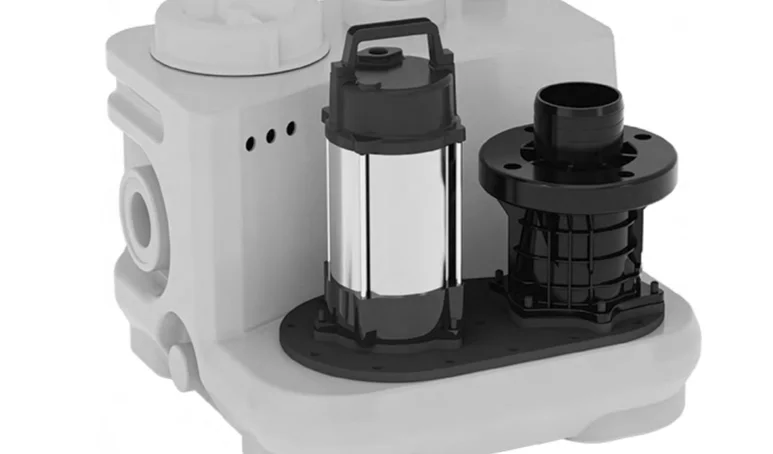

Внешние насосные установки принудительной канализации представляют собой комбинацию специального насоса и сборной ёмкости. Такие установки монтируются в офисных зданиях, многоэтажных домах, многоуровневых производственных и технических помещениях — везде, где затруднён самопроизвольный отвод стоков из-за перепада высот канализационных труб. Они устанавливаются в самой нижней точке и обеспечивают принудительный сбор стоков в накопительный бак, а затем их транспортировку к месту, где возможен свободный отвод.

Большинство канализационных насосов и установок оснащаются специальными измельчительными ножами, которые позволяют перекачивать жидкости с высокой степенью загрязнения. Вращение этих стальных ножей позволяет разрушать крупные твёрдые частицы в сточных водах и предотвращает засорение очистного оборудования.

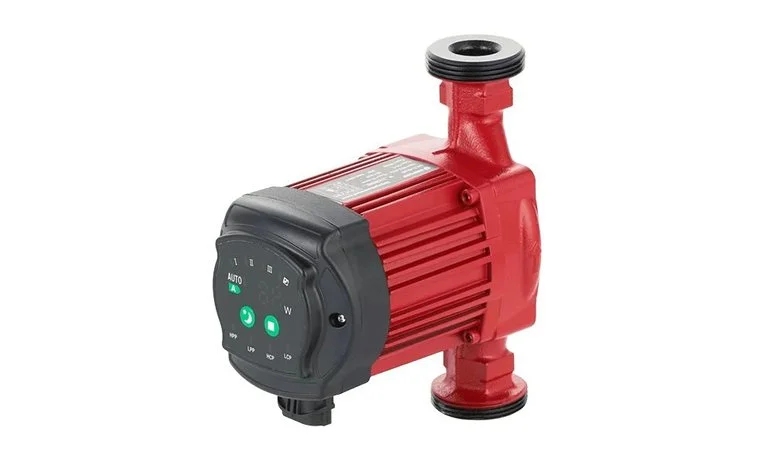

Циркуляционные насосы

Эти насосы встраиваются в системы водоснабжения и отопления, обеспечивая движение жидкости по ним.

Корпуса таких устройств обычно изготавливают из чугуна, но также встречаются модели из стали и бронзы.

Движение воды происходит за счёт вращения мощного ротора с крыльчаткой.

По типу охлаждения насосы делятся на два вида:

С мокрым ротором — он находится в перекачиваемой жидкости и охлаждается ею. Такие насосы работают бесшумно, не требуют особого ухода, плавно регулируют скорость перекачивания и стоят относительно недорого.

С сухим ротором — ротор смазывается и охлаждается специальным маслом, при этом он не контактирует с содержимым системы. Такие насосы обычно используются при работе с большими объёмами воды, так как их коэффициент полезного действия выше, чем у насосов с мокрым ротором (до 40–80%). Однако они требуют регулярного технического обслуживания и замены смазочно-охлаждающих материалов.

Циркуляционные насосы применяются для обеспечения циркуляции теплоносителя (чаще всего воды) в системах отопления и горячего водоснабжения. Они могут использоваться как в небольших дачных домах, так и в усадьбах, коттеджах и технических помещениях большой площади.

При выборе насоса необходимо учитывать объём отапливаемых помещений и протяжённость системы (трубы, регистры, фитинги и т.д.).

Каждый тип насоса предназначен для определённых задач, поэтому при выборе важно учитывать их характеристики.
