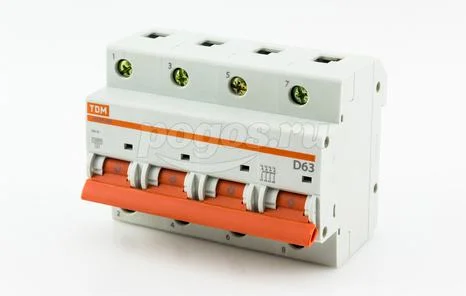

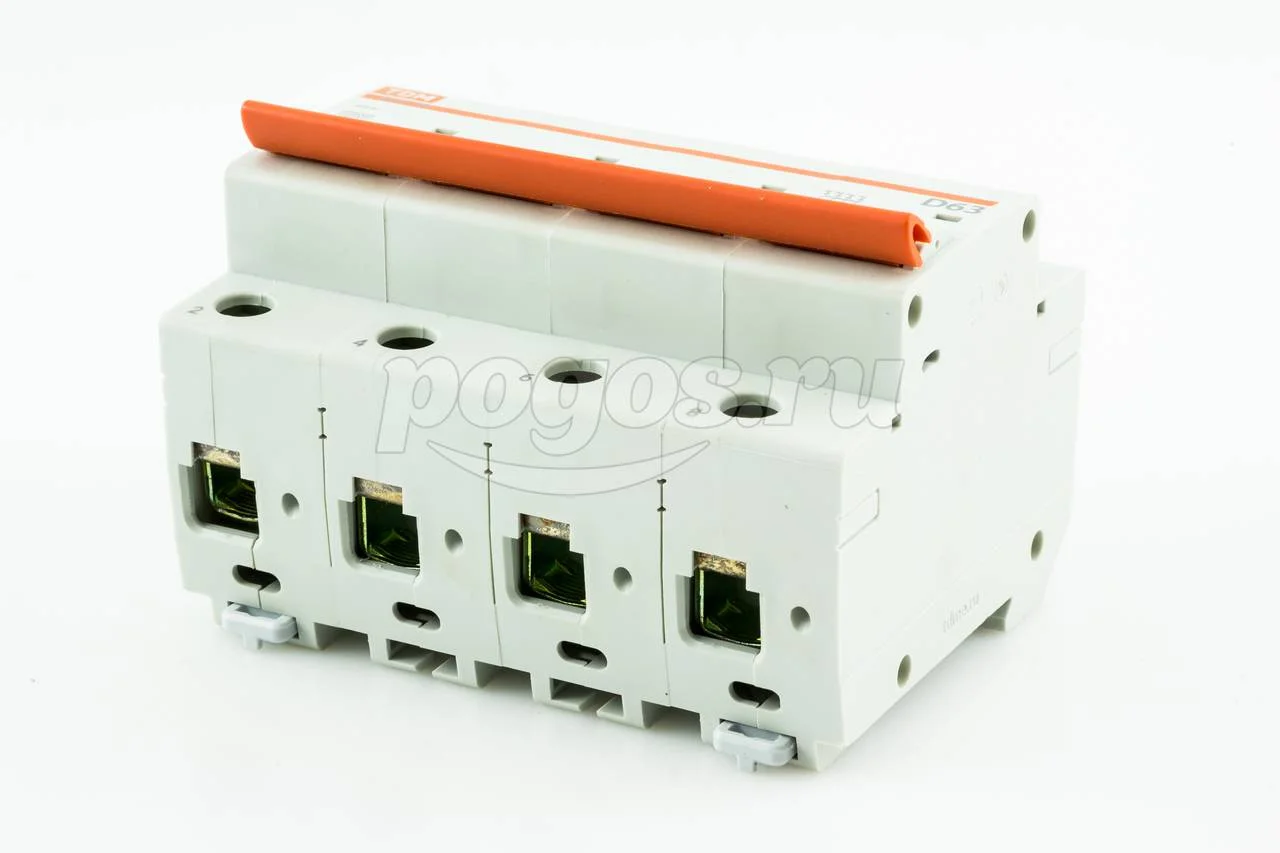

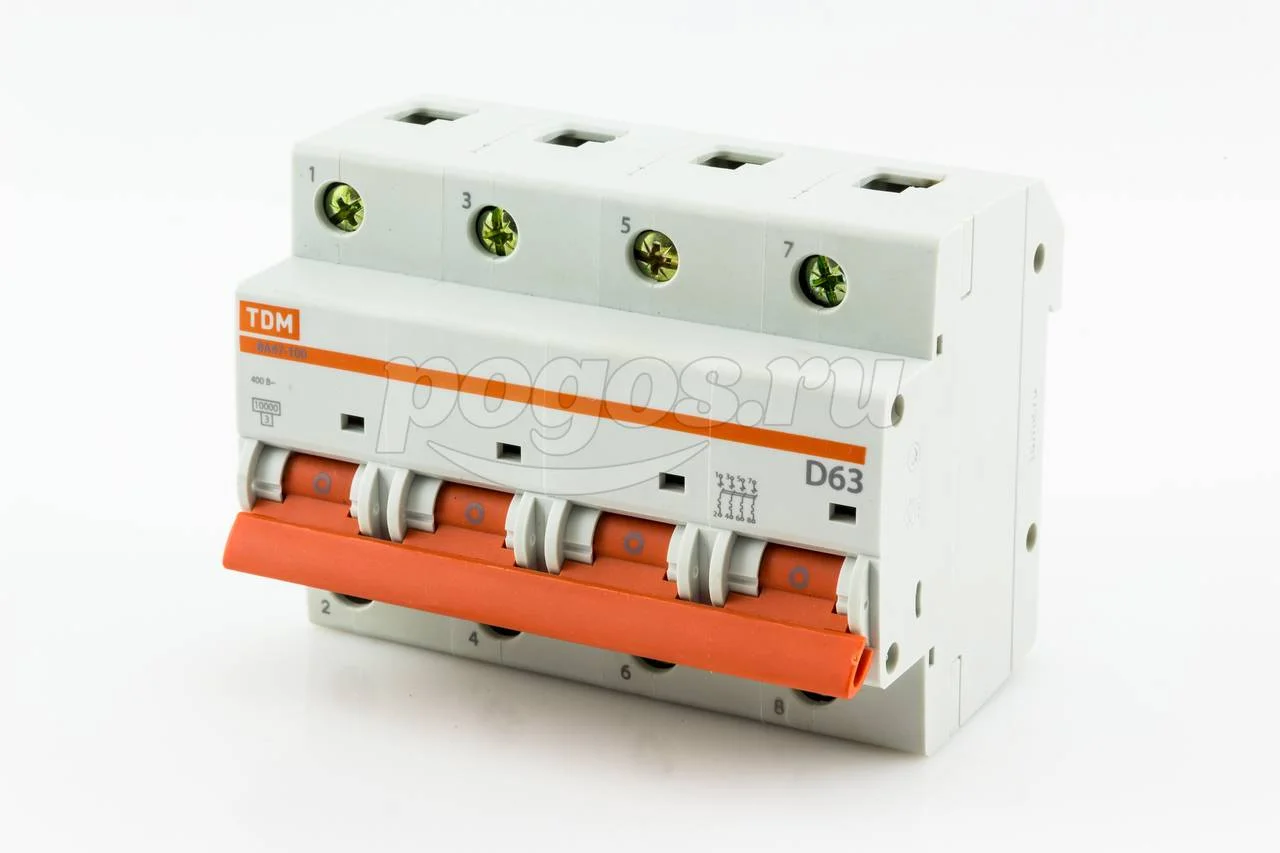

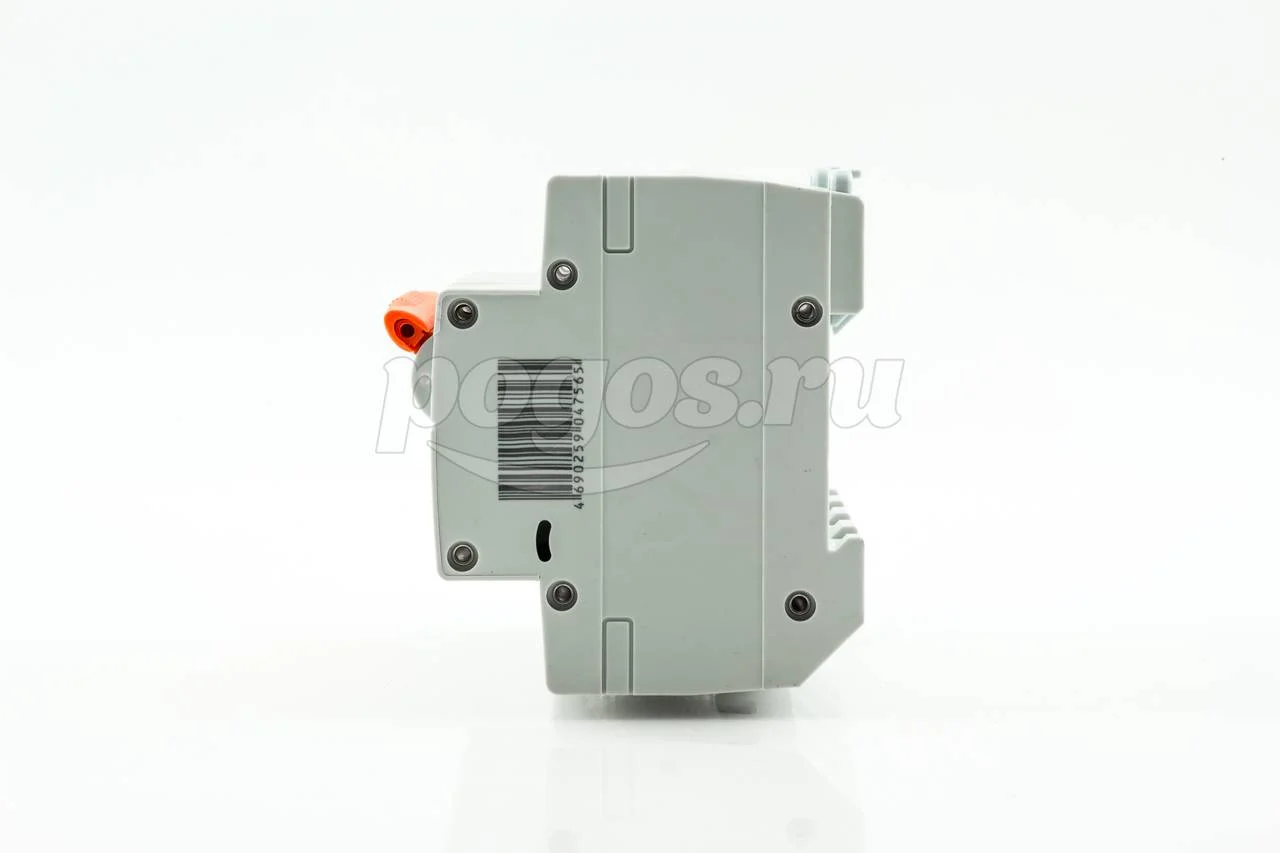

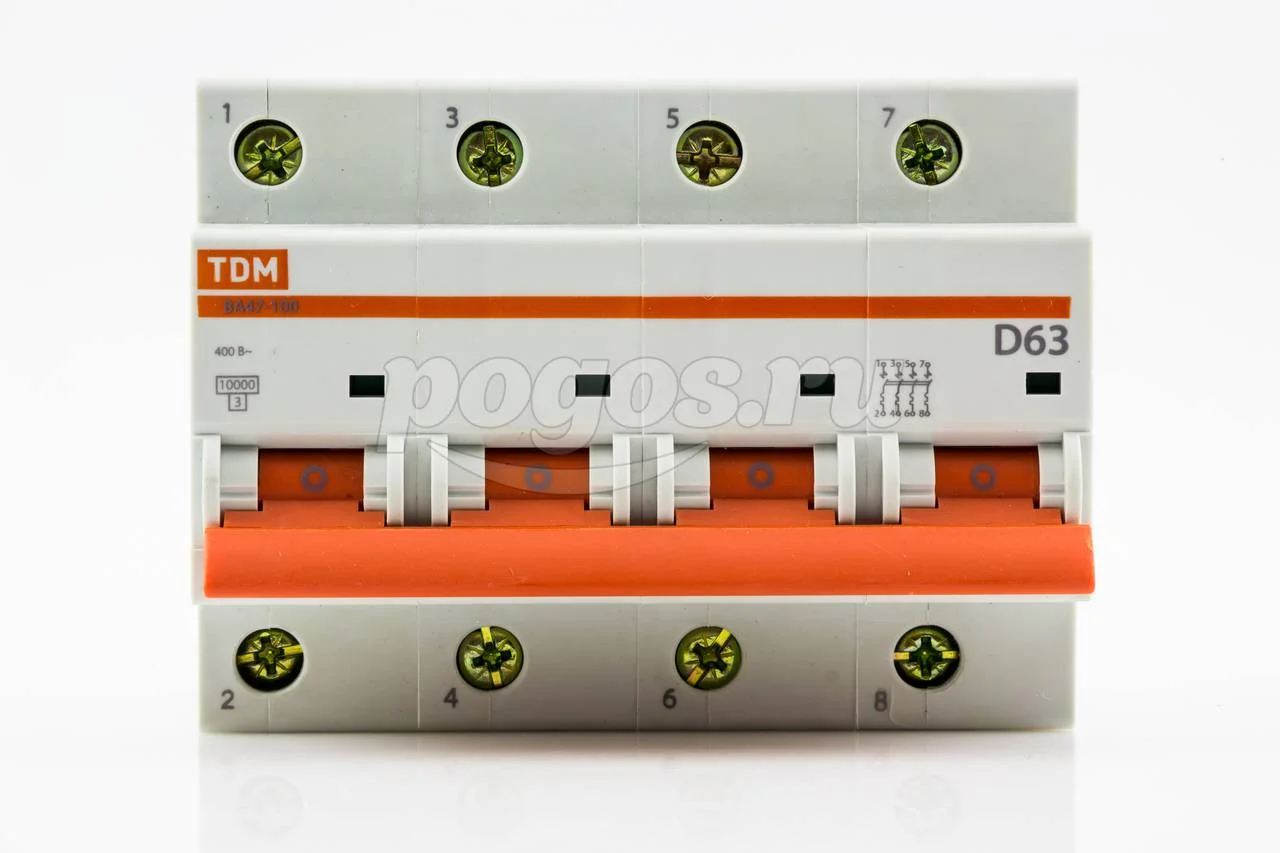

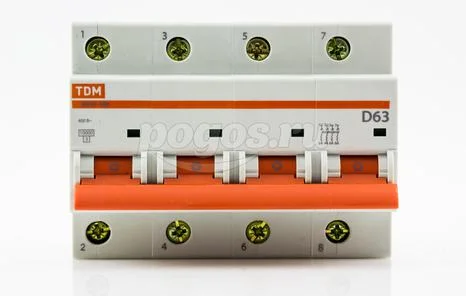

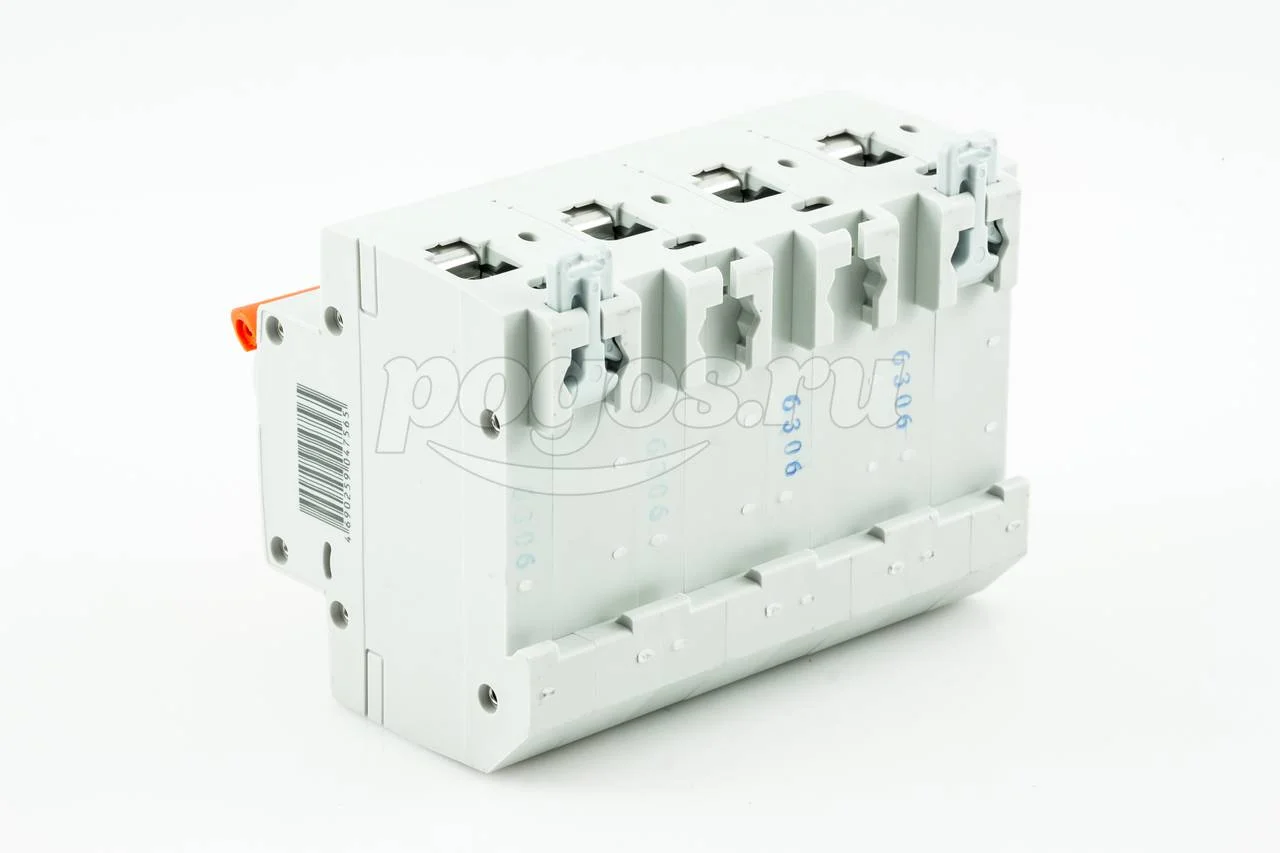

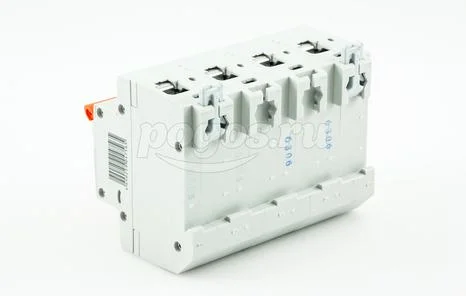

Выключатель автоматич.4п D63А 10kA BA47-100 TDM

Маркировка: Номинальный ток – значение тока в амперах (А), который автомат способен пропускать бесконечно долго без отключения цепи. Номинальное напряжение – напряжение переменного тока (знак ~), при котором автомат работает в нормальных условиях. Кривая отключения – отражает порог срабатывания автомата при защите от перегрузки и короткого замыкания. Кривая С – ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Используют в современном жилом строительстве и в офисных сетях. Кривая D – ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Используют для защиты цепей, в которые включены двигатели, трансформаторы и пр. Номинальная отключающая способность – максимальный ток короткого замыкания, который данный автомат способен отключить и остаться в работоспособном состоянии. Время-токовые характеристики отключения: Автоматические выключатели ВА 47-100 предназначены для защиты распределительных и групповых цепей, имеющих различную нагрузку: Электроприборы, освещение, двигатели с небольшими пусковыми токами (компрессор, вентилятор) – выключатели с характеристикой C, Двигатели с большими пусковыми токами (подъемные механизмы, насосы) – выключатели с характеристикой D. Материалы: Корпус и детали аппарата выполнены из пластика, не поддерживающего горение. Маркировка аппарата выполнена в соответствии с правилами ГОСТ и не подвержена стиранию. Назначение: Проведение тока в нормальном режиме. Отключение тока при коротких замыканиях или перегрузке. Оперативное включение и выключение электрических цепей. Применение: Вводно-распределительные устройства бытовых и промышленных электроустановок. Конструкция Отличительной особенностью данных автоматов является ширина модуля – 27 мм. Насечки на контактных зажимах предотвращают перегрев и оплавление проводов за счет более плотного и большего по площади контакта. Контактные группы снабжены серебряными вставками для увеличения срока службы контактов посредством увеличения износоустойчивости; также это уменьшает переходное сопротивление и потери. На лицевой панели автоматического выключателя ВА47-100 реализован механический индикатор положения контактов (включено/отключено). В аппарате применена эргономичная рукоятка управления, исключающая соскальзывание пальцев. Высокая отключающая способность – 10 000А. Удобство монтажа: Универсальная головка усиленного винта клеммного зажима позволяет использовать любую отвертку и обеспечить необходимое усилие при затяжении. Подробная инструкция по монтажу и эксплуатации позволяет легко монтировать автомат даже начинающему монтажнику. Защелка на din-рейку с фиксацией упрощает монтаж и демонтаж аппарата. Клеммы аппарата промаркированы и подписаны (Сеть/ Нагрузка), что позволяет избежать ошибок при монтаже. Выключатели ВА47-100 могут устанавливаться в любом положении без изменения их номинальных характеристик. Подвод питающей линии может производиться как через верхние, так и через нижние клеммы, без нарушения работоспособности.
