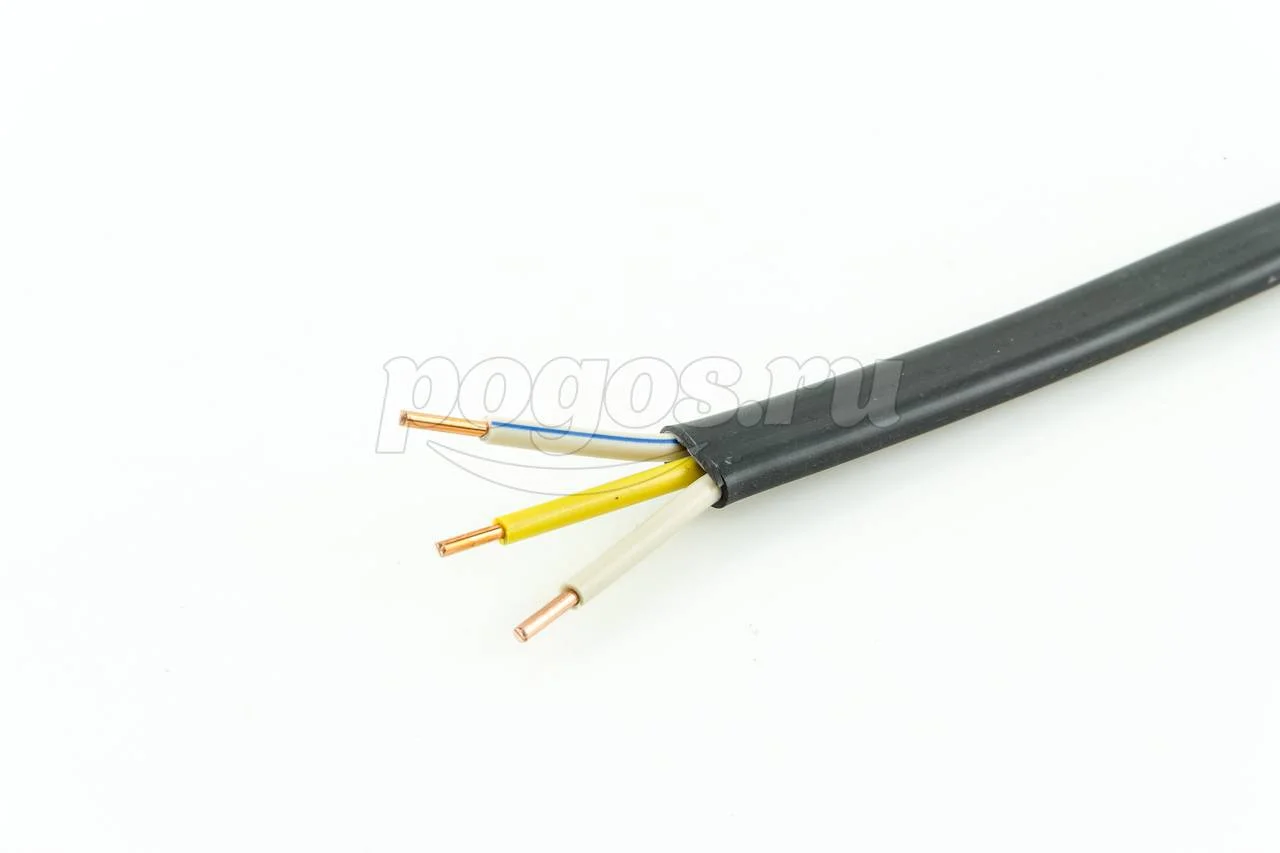

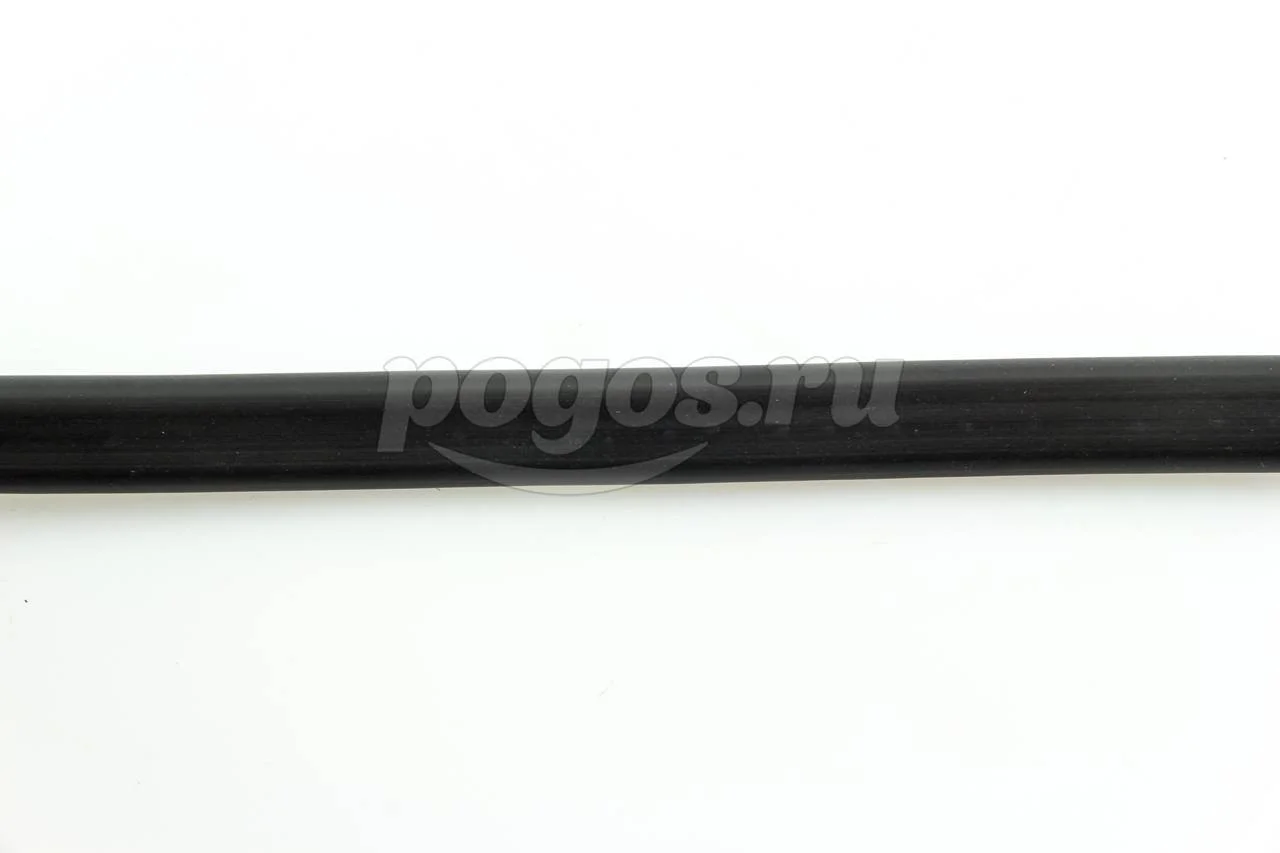

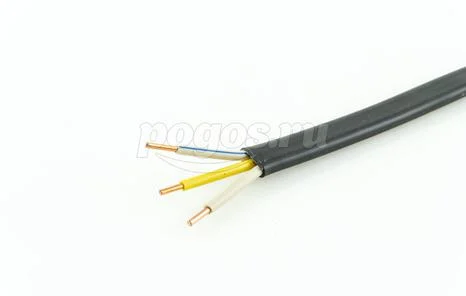

Кабель ВВГ-Пнг(А)-LS 3х2,5 ТУ

ВВГ-Пнг-LS 3х2,5 - сокращенная маркировка плоского силового кабеля с тремя медными жилами сечением два с половиной миллиметров квадратных, в изоляции и оболочке из поливинилхлоридного пластиката пониженной пожарной опасности, с пониженным дымовыделением, полная маркировка: ВВГ-Пнг(А)-LS 3*2.5 . Кабель ВВГ-Пнг-LS 3х2.5 является аналогом (заменой) следующих импортных кабелей: NYY-J 3*2,5, NYY-O 3х2.5, CYKY 3х2,5, NYM 3*2.5. Технические характеристики кабеля ВВГ-Пнг(А)-LS 3х2,5: Климатическое исполнение - УXЛ, категории размещения 1 - 5 по ГОСТ 15150-69. Температуры эксплуатации от -50 до +50 градусов по Цельсию. Монтаж кабеля ВВГ-Пнг(А)-LS 3х2.5 производится при температуре не ниже -15 градусов. Минимальный радиус изгиба при прокладке - 91.8 миллиметров. Кабель ВВГ-Пнг(А)-LS 3х2,5 не распространяет горение при групповой прокладке по категории (А). Образование дыма при горении (тлении) кабеля ВВГ-Пнг(А)-LS 3*2.5 не приводит к снижению светопроницаемости более чем на 50%. Допустимая температура нагрева жил при эксплуатации - 70 градусов Цельсия. Допустимая температура нагрева жил при токах короткого замыкания не более 160 °С. Продолжительность короткого замыкания не должна превышать 5 секунд. Предельная температура жил кабеля ВВГ-Пнг(А)-LS 3х2,5 по условию невозгорания при коротком замыкании - 400°С. Класс пожарной опасности по ГОСТ 31565-2012: П1б.8.2.2.2. Расчетная масса кабеля ВВГ-Пнг-LS 3х2.5 - 0.18 килограмм в метре. Наружный диаметр - 10.2 миллиметров. Срок службы кабеля ВВГ-Пнг(А)-LS 3*2,5 - не менее 30 лет с даты изготовления. Растягивающее усилие при монтаже не должно превышать 375 Ньютонов. Токовые нагрузки кабеля ВВГ-Пнг-LS 3х2.5: Допустимый ток при прокладке ВВГ-Пнг-LS 3х2,5 на воздухе: 27 Ампер. Допустимый ток при прокладке в земле: 36 Ампер. Допустимый ток односекундного короткого замыкания: 270 Ампер. Активное сопротивление жилы: 7.55 Ом на километр. Расшифровка маркировки ВВГ-Пнг(А)-LS 3х2.5: В - Изоляция из негорючего ПВХ пластиката с пониженным дымовыделением. В - Оболочка из негорючего ПВХ пластиката с пониженным дымовыделением. Г - Не имеет брони. П - Плоская конструкция. нг - ПВХ пластикат пониженной пожарной опасности. (А) - Индекс пожарной безопасности, означает что кабель не распространяет горение при прокладке в пучках. LS - Кабель имеет пониженное дымовыделение при горении (тлении). 3 - Количество токопроводящих жил. 2.5 - Сечение жил в квадратных миллиметрах. Также в маркировке встречаются следующие обозначения: (ок) - Жила выполнена в однопроволочном (монолитном) исполнении. (мк) - Жила выполнена в многопроволочном исполнении. (0,66) - Кабель рассчитан на напряжение 660 Вольт. (1) - Кабель рассчитан на напряжение 1000 Вольт. (N) - В кабеле имеется нулевая (синяя) жила. (PE) - В кабеле имеется желто-зеленая жила заземления. Конструкция кабеля ВВГ-Пнг(А)-LS 3х2,5: 1. Жила – медная, 1 или 2 класса по ГОСТ 22483-77. 2. Изоляция - из ПВХ пластиката пониженной пожарной опасности с низким выделением дыма, изолированные жилы расположены паралельно. 3. Оболочка - из ПВХ композиции пониженной пожарной опасности с пониженным выделением дыма. Применение кабеля ВВГ-Пнг(А)-LS 3*2,5: Кабель силовой медный плоский ВВГ-Пнг-LS 3х2.5 предназначен для стационарной установки в электрические сети напряжением до 1000 вольт частотой 50 Герц, с токовой нагрузкой до 36 Ампер, для эксплуатации в сетях с заземленной или изолированной нейтралью, для прокладки без ограничения разности уровней по трассе, в том числе на вертикальных участках. Кабель ВВГ-Пнг-LS 3х2,5 используют для общепромышленного применения в том числе на атомных станциях. ВВГ-Пнг(А)-LS 3*2.5 предназначен для эксплуатации в кабельных сооружениях и помещениях, кроме мест массового скопления людей (школы, детские сады, и тд), в данной категории помещений кабели ВВГ-Пнг(А)-LS не проходят современные требования по безопасности продуктов пиролиза. ВВГ-Пнг(А)-LS-ХЛ применяют в условиях крайнего севера при низких температурах эксплуатации и монтажа.
